Gleichstrom-Lichtmaschine
|
|
|
|
|
|
|
|
|
|
 |
|
|
|
|
 |
|
|
|
|
|
|
|
|
|
|
|
|
Funktionsweise eines 3-Kontakt Reglerschalters
|
|
|
|
|
|
|
|
|
|
|
|
|
|
1. Wozu dient der Reglerschalter?
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Der Reglerschalter erfüllt zwei Aufgaben im KFZ - Stromkreis
Er hält die Bordspannung trotz schwankender Motordrehzahl konstant ( Spannungsregler )
Er trennt und verbindet die Lichtmaschine mit dem Bord-Stromkreis.
Wird bei ausreichender Motordrehzahl genügend Spannung von der Lichtmaschine erzeugt,
wird sie mit dem Bordnetz verbunden und versorgt alle Verbraucher und lädt die Batterie.
Ist ihre Spannung bei niedrigen Drehzahlen zu gering, wird sie vom Netz getrennt,
da sich sonst die Batterie über die Lichtmaschine entladen würde.
Um die Arbeitsweise besser zu verstehen, werden diese beiden Bauteile getrennt erläutert.
|
|
|
|
|
|
|
|
 |
|
|
|
|
|
|
|
|
|
|
|
 |
|
|
|
|
|
Prinzipskizze des Rückstromschalters
1. Schalterkontakt
2. Stromspule
3. Batterie
4. Lichtmaschine
5. Spannungsspule
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Die Spannungsspule (5) ist direkt zwischen die beiden Anschlüsse der Lichtmaschine geschaltet.
Da das Magnetfeld, welches innerhalb einer Spule erzeugt wird, von der Durchflußspannung abhängt,
ist das Magnetfeld in der Spannungsspule umso stärker, je höher die von Lichtmaschine erzeugte Spannung ist.
Hat das Magnetfeld eine bestimmte Stärke erreicht, wird die Federkraft überwunden und die beiden Kontakte
des Schalters (1) aneinandergezogen.
Damit ist die Lichtmaschine mit dem Bordnetz verbunden und versorgt die Verbraucher und lädt die Batterie.
Der nun über die Stromspule (2) fließende Strom verstärkt das Magnetfeld der Spannungsspule (5),
so daß der Schalter fest geschlossen bleibt.
|
|
|
|
|
|
|
|
|
|
 |
|
|
|
|
|
|
 |
|
 |
|
|
|
 |
|
|
|
|
|
|
|
|
|
 |
|
|
|
|
|
|
|
|
|
|
 |
|
|
|
|
|
|
|
|
|
|
 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Durchfluß der Spannungsspule
|
|
|
|
|
|
|
|
|
|
Schalter ist geschlossen (Magnetfeld zieht die Kontakte zusammen
Lichtmaschinenspannung sinkt unter Batteriespannung (Rückstrom fließt)
|
|
|
|
|
|
|
|
|
|
|
 |
|
|
|
|
|
|
|
|
|
|
|
Ist mit sinkender Motordrehzahl die Lichtmaschinenspannung unter die Batteriespannung gesunken,
so fließt ein Strom von der Batterie zur Lichtmaschine (Rückstrom).
Da die Stromspule jetzt in entgegengesetzter Richtung durchflossen wird, wird das Magnetfeld,
welches die Kontakte zusammenhält, abgeschwächt. Schließlich überwiegt die Federkraft und der Kontakt öffnet sich wieder und nimmt die Lichtmaschine aus dem Bordnetz.
Wenn der Rückstromschalter geschlossen bliebe, würde ein Strom von der Batterie durch die Lichtmaschine fließen und somit zur Entladung der Batterie führen.
Wer nun seinen Reglerschalter öffnet und immer noch nichts erkennen kann, der sei getröstet:
Weiter unten wirst Du alles verstehen.
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
3. Das Prinzip der Spannungsregelung
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Um die Spannungsregelung zu verstehen, muß zunächst klar sein,
wie die Stromerzeugung in der Lichtmaschine im Wesentlichen abläuft.
Im Polgehäuse der Lichtmaschine sind die Erregerwicklungen untergebracht. Dies sind Spulen die vom Bordstrom
durchflossen werden und dadurch ein Magnetfeld aufbauen. Zwischen diesen Wicklungen rotiert der Anker,
welcher auf der Kurbelwelle sitzt. Durch den sich drehenden Anker und das statische Magnetfeld der
Erregerwicklungen wird im Anker ein Strom induziert. Dieser wird von den Kollektorbürsten abgenommen.
Die erzeugte Spannung ist von zwei Faktoren abhängig.
Von der Motordrehzahl
Vom Strom, der durch die Erregerwicklungen fließt (Erregerstrom)
Der Spannungsregler hält die Lichtmaschinenspannung durch Änderung des Erregerstroms konstant.
Praktisch umgesetzt wird dies durch drei Schaltstellungen im Reglerschalter
Die Erregerwicklung wird parallel in das Bordnetz geschaltet. Somit fließt der größtmögliche Strom hindurch
und es wird die höchstmögliche Lichtmaschinenspannung erzeugt.
In den Erregerstromkreis wird ein Widerstand eingeschaltet, so daß der Erregerstrom reduziert wird
und somit die Lichtmaschinenspannung gedrosselt wird
Die Erregerwicklung wird kurzgeschlossen, so daß theoretisch keine Spannung von der Lichtmaschine erzeugt wird.
Durch blitzschnelles Wechseln dieser drei Schalt-Zustände hält der Reglerschalter die Bordspannung konstant.
Prinzipiell unterscheidet man zwei Sorten von Reglerschaltern.
Liegt der Regler zwischen der Erregerwicklung und dem Pluspol der Lichtmaschine spricht man von plusregelnd.
Ist der Regler jedoch zwischen der Wicklung und deren Masseanschluß geschaltet
handelt es sich um einen minusregelnden Schalter.
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Vorab sei gesagt, daß es eine Vielzahl verschiedener Bauweisen von Reglern gibt.
Sie arbeiten aber alle nach dem oben erklärten Grundprinzip.
Der Einfachheit halber werde ich mich auf die Detailerläuterung des Drei-Kontaktreglers (minusregelnd) beschränken.
|
|
|
|
|
|
|
|
|
|
 |
|
|
|
|
|
Lichtmaschine läuft mit niedriger Drehzahl
Rückstromschalter
Blau gekennzeichnet ist die unterbrochene Verbindung des Pluspols der Lichtmaschine mit dem Bordnetz
(Rückstromschalter ist geöffnet).
An Klemme 51 des Reglers plus-Leitung zum Zündschloß) liegt

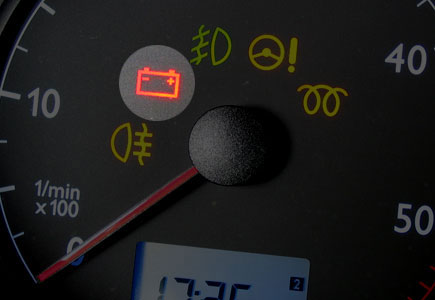

deshalb die Batteriespannung an. Da an Klemme 61 die niedrigere Lichtmaschinenspannung anliegt, fließt Strom von Klemme 51 nach 61. Die dazwischen befindliche Ladekontrolleuchte brennt.
Reglerschalter
Der Erregerstromkreis ist rot gekennzeichnet. Die Kontakte RK1 und RK2 sind verbunden. Somit ist die Erregerwicklung direkt
zwischen den Bordplus (kommt im Moment über die Ladekontrolle) und Masse geschaltet. Die Lichtmaschine liefert also die
höchstmögliche Spannung.
Anmerkung: Die Verbindung zwischen Klemme 51 und 61 am
Regler geht über das Zündschloß (sonst würde die Ladekontrolle brennen, bis die Batterie leer ist). Von Klemme 51 führt der Bordplus zum Zündschloß. Dort geht es von 15/54 ( Zündung, Bremslicht, Ladekontrolle ) weiter zur Ladekontrollampe.
Die Lampe ist dann direkt mit Klemme 61 verbunden.
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Lichtmaschine läuft mit gesteigerter Drehzahl
Rückstromschalter
Wenn bei gesteigerter Drehzahl die von der Lichtmaschine erzeugte Spannung für die Stromversorgung ausreicht, ist die Stärke des in der Spannungsspule erzeugten Magnetfeldes so groß, daß der Rückstromschalter schließt (SK1 und SK2 sind verbunden).
Die blaue Verbindung zwischen Lichtmaschinenplus und Bordnetz ist geschlossen. Da jetzt ein Strom durch die Stromspule fließt,
wird das Magnetfeld der Spannungsspule verstärkt und der
Rückstromschalter festgehalten.
An Klemme 51 und 61 liegt jetzt dieselbe Spannung an und ist es fließt deshalb kein Strom mehr (die Ladekontrolleuchte erlischt).
Da an Klemme 51 Plusleitung zum Zündschluß) nun die
Lichtmaschinenspannung anliegt, werden alle Verbraucher von der Lichtmaschine gespeist und die Batterie geladen.
Reglerschalter
Im Erregerstromkreis hat sich nichts verändert.
Anmerkung:
Wie jetzt zu erkennen ist, ist das Metallgerüst des Reglerschalters mit dem Pluspol der Lichtmaschine verbunden.
Es muß daher von der Reglerbefestigung und dem Rahmen des Fahrzeuges isoliert sein (Masse).
|
|
|
|
|
|
 |
|
|
|
|
|
|
|
|
 |
|
|
|
|
|
Lichtmaschinendrehzahl steigt weiter
Rückstromschalter
Da die Lichtmaschinenspannung steigt, bleibt auch das
Magnetfeld von Spannungs- und Stromspule stark und der Rückstromschalter geschlossen.
Reglerschalter
Die Lichtmaschinenspannung wird durch die höhere
Motordrehzahl zu hoch. Dies führt dazu, daß das durch
Spannuns- und Stromspule erzeugte Magnetfeld den
beweglichen Kontakt RK2 so anzieht, daß dieser weder Kontakt zu RK1 noch zu RK3 hat. Die direkte Masseverbindung ist also unterbrochen und der Erregerstrom fließt stattdessen über den Reglerwiderstand (dieser ist zwischen Erregerwicklung und Masse). Da der Erregerstrom dadurch schwächer wird, wird die Lichtmaschinenspannung gedrosselt.
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Lichtmaschinendrehzahl ist sehr hoch
Rückstromschalter
Da die Lichtmaschinenspannung hoch ist, bleibt auch das Magnetfeld von Spannungs- und Stromspule stark und der Rückstromschalter geschlossen.
Reglerschalter
Das Magnetfeld von Spannungs- und Stromspule ist durch die hohe Lichtmaschinenspannung so stark, daß der bewegliche Kontakt RK2 mit RK3 verbunden ist.
Da RK3 mit D+ verbunden ist, wird die Erregerwicklung kurzgeschlossen (im Bild rot gestrichelt dargestellt).
Die Lichtmaschine liefert dann theoretisch keine Spannung mehr.
|
|
|
|
|
|
 |
|
|
|
|
|
|
|
|
 |
|
|
|
|
|
Lichtmaschinendrehzahl sinkt stark ab (Lichtmaschinenspannung niedriger als Batteriespannung)
Rückstromschalter
Da die Lichtmaschinenspannung unter der Batteriespannung liegt, fließt jetzt Rückstrom von der Batterie über die
Lichtmaschine (blaue Pfeile).
Da sich dadurch das Magnetfeld in der Stromspule umkehrt und damit das ohnehin schwache Magnetfeld der
Spannungsspule abschwächt,
wird der Rückstromschalter jeden Moment öffnen.
Anmerkung: Die Ladekontrolle leuchtet erst, wenn der
Rückstromschalter geöffnet ist, da die Lampe einen Widerstand darstellt.
Reglerschalter
Das Magnetfeld von Spannungs- und Stromspule ist durch die niedrige Lichtmaschinenspannung schwach und die
Erregerwicklung erhält wieder die volle Bord-Spannung.
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
5. Nachgiebige Spannungsregelung
Wer nun noch nicht genug hat, dem sei hier noch der Begriff 'nachgiebige Spannungsregelung' erklärt.
Beim Laden der Batterie sollte weder Ladespannung, noch Ladestrom zu hoch sein.
Wie die Bordspannung konstant gehalten wird, wurde oben erklärt.
Um auf den Ladestrom zu kommen erst noch ein klein wenig Physik:
P = U * I ( elektr. Leistung = Spannung * Stromstärke )
Falls Du also auf Deiner MZ mit eingeschalteter Beleuchtung durch die Gegend braust,
entnimmst Du eine Leistung von ca. 60-70 Watt ( Licht vorn=45 W + Licht hinten=5 W + Zündung=10-20 W ).
Das bedeutet bei 6 Volt Borspannung:
I = P / U I = 65 / 6 I = ca. 11 Ampere
Du siehst also, das die Stromstärke umso höher ist, je mehr Verbraucher Du an Deiner MZ eingeschaltet hast
(Radio, Subwoofer etc.). Dummerweise ist dies auch der Ladestrom, den die Batterie abbekommt.
Nachgiebige Spannungsregelung meint, daß durch die Vereinung von Spannung- und Stromspule auf einem Kern nicht nur die Lichtmaschinenspannung regelt, sondern auch die Stärke des durch die Stromspule fließenden Stromes Einfluß nimmt. Ein erhöhter Stromfluß im Netz und damit auch in der Stromspule verstärkt das Magnetfeld innerhalb des Reglers.
Das bedeutet, daß bei zu hohem Stromfluß ebenfalls der Erregerstrom gesenkt wird.
Quelle (Vorlagen & Textteile): Fachkunde Kraftfahrzeugschlosser (1964; VEB Verlag Technik Berlin)
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
